npn与pnp型的区别

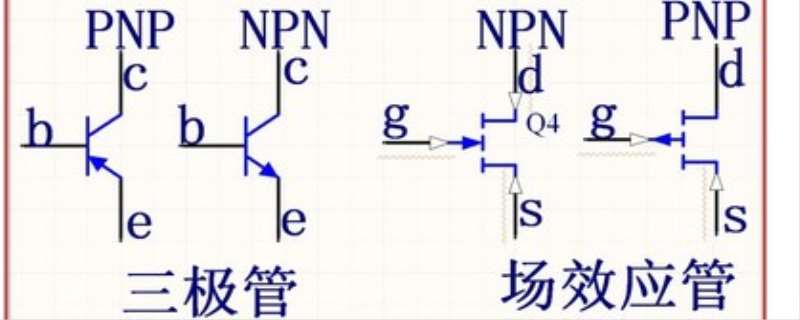

PNP型与NPN型的区别就在于PN结所使用的材质。1、三极管分成NPN和PNP两类，P指的是Positive，它的空穴带正电，N指的是NegaTIve，它的空穴带负电；2、虽说是由P型半导体和N型半导体组合成，但两者的PN结排序不一样；3、NPN型三极管由两个N型半导体夹住一个P型半导体组合成，PNP型三极管由两个P型半导体夹住一个N型半导体组合成。

想让PN结导通才可以形成电流，需要消除耗尽区（空间电荷区）里面电场的阻力。我们需要给它加1个更大的反方向电场，在P型半导体上接正极电源，在N型半导体接负极电源，才可以相抵PN结里面的自建电场，让载流子可以接着运动，就可以生成线性的正向电流了。所以NPN型的三极管电流从C极和B极流时，从E极流出，而PNP型的三极管电流从E流入，从C极和B极流出。

其实NPN型的传感器里面用了NPN的三极管设计输出接口，负载需要接在电源正极（褐色线）和输出（黑色线）中间，如此一来电流通过负载后就可以从NPN三极管的C极流入，E极流出来，随后流回到电源负极PNP型的传感器里面用了PNP的三极管设计输出接口，负载需要接在电源负极（蓝色线）和输出（黑色线）中间，如此一来电流从PNP三极管的E极流入，C极流出来后，就可以再通过负载流回到电源负极了。
